08. 30 , 2024

Защита от перезагрузки блоков

1. Описание оборудования

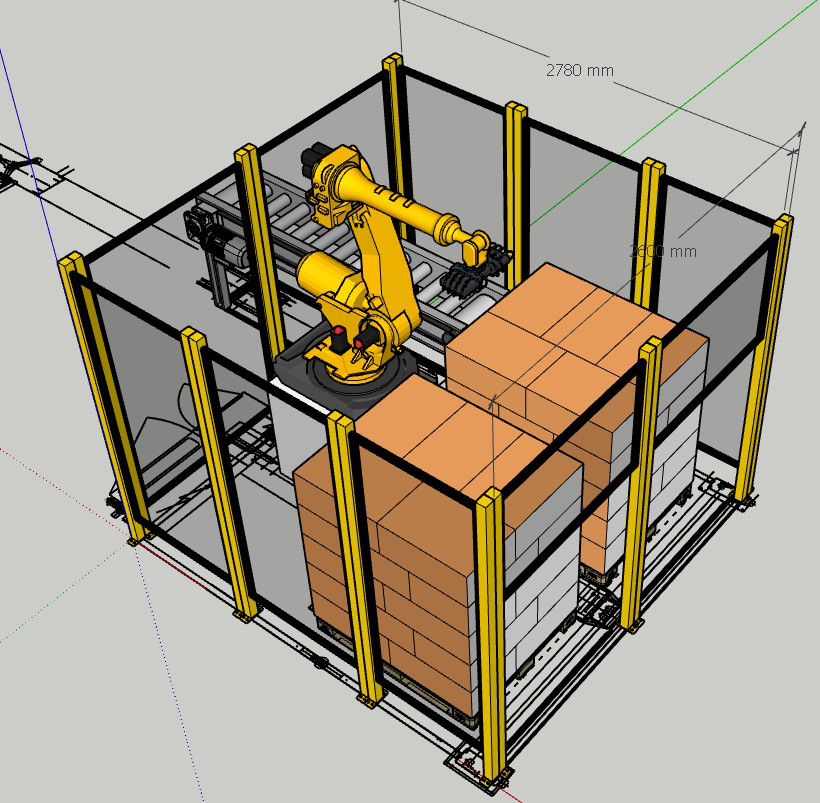

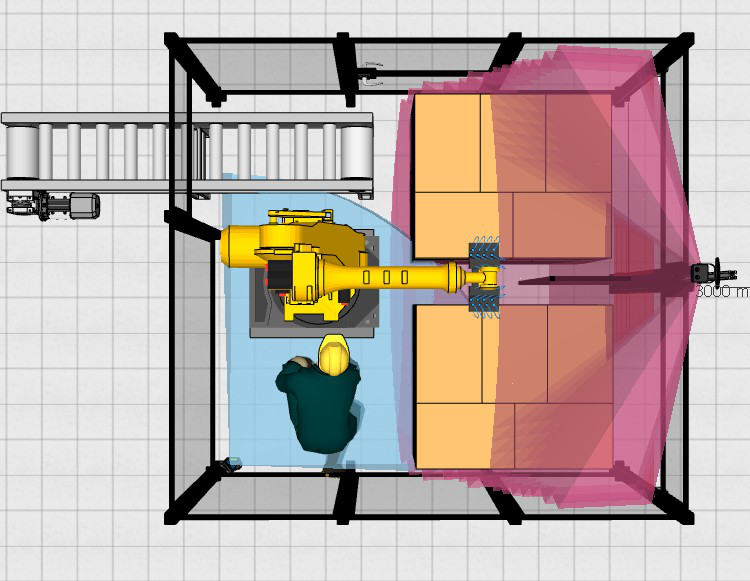

Целью этого анализа является предотвращение перезагрузки роботизированного блока для штабелера UP4 в цехе. 图片2.png



Обзор оборудования

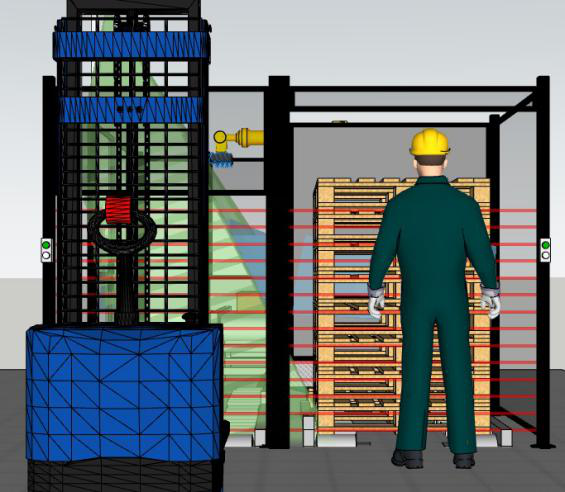

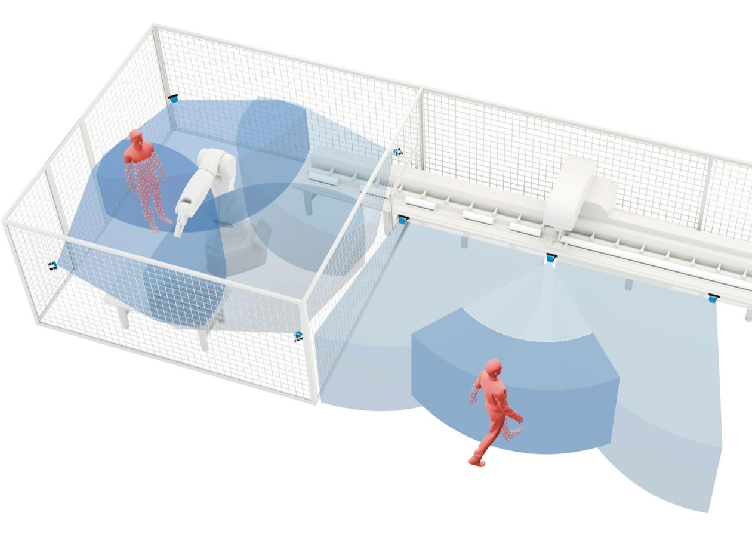

До и во время работы робота на обеих станциях необходимо проверить, есть ли кто - то в опасной зоне, чтобы обеспечить функцию безопасности для перезагрузки профилактики. Он может использоваться для первоначального запуска и погрузки и разгрузки каждого вилочного погрузчика.

2. Предлагаемые решения

В этом разделе представлены возможные решения. Установка: IEC 62061 SIL2, EN ISO 13849 PLD, класс 3

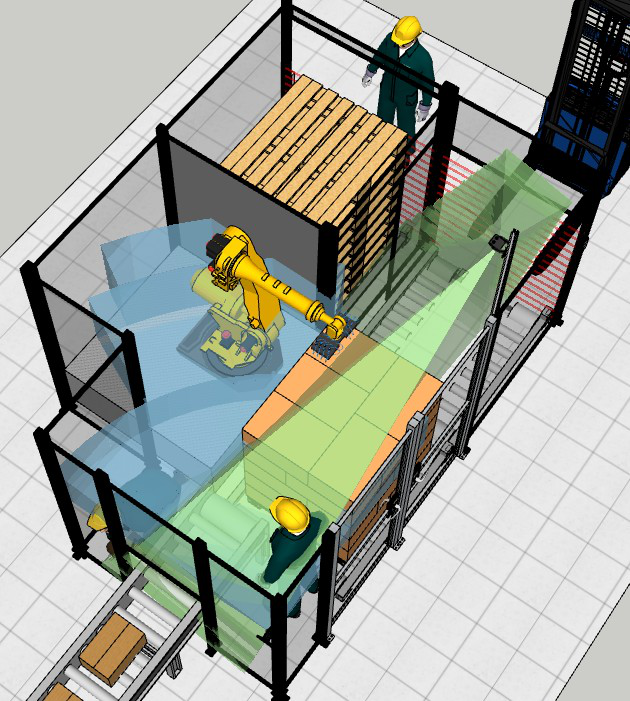

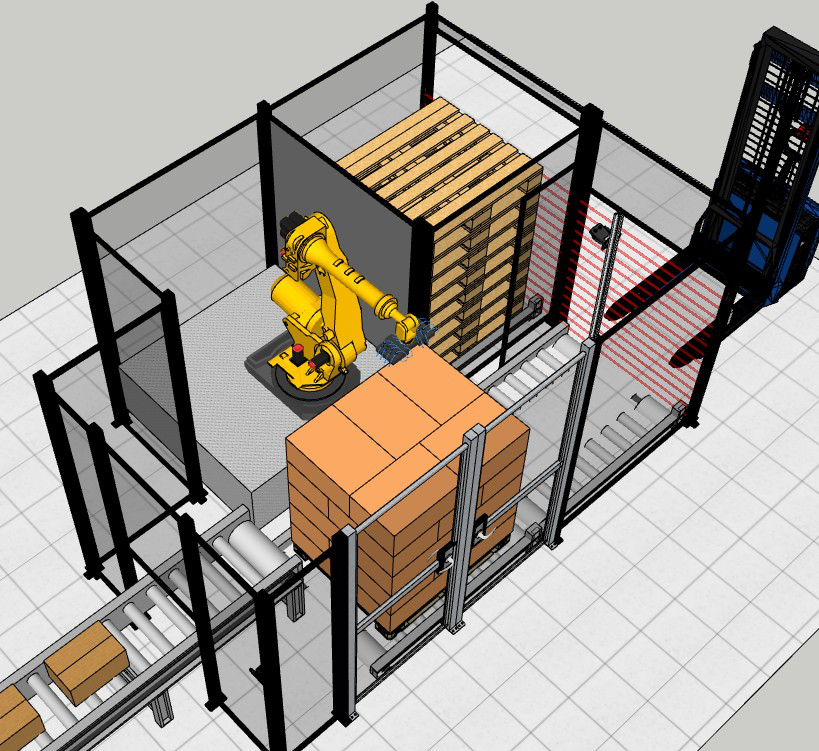

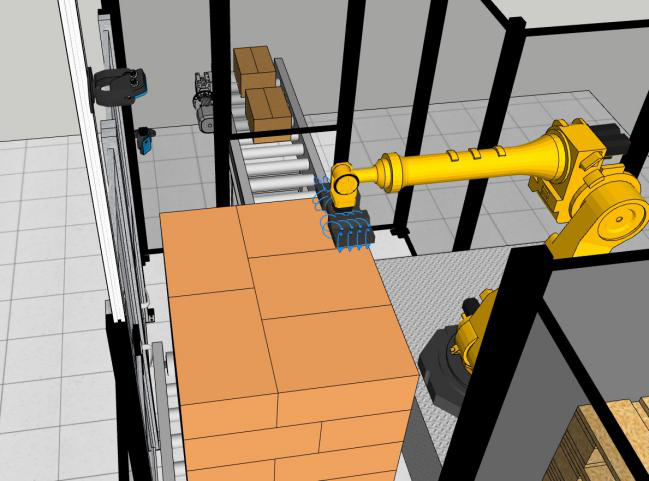

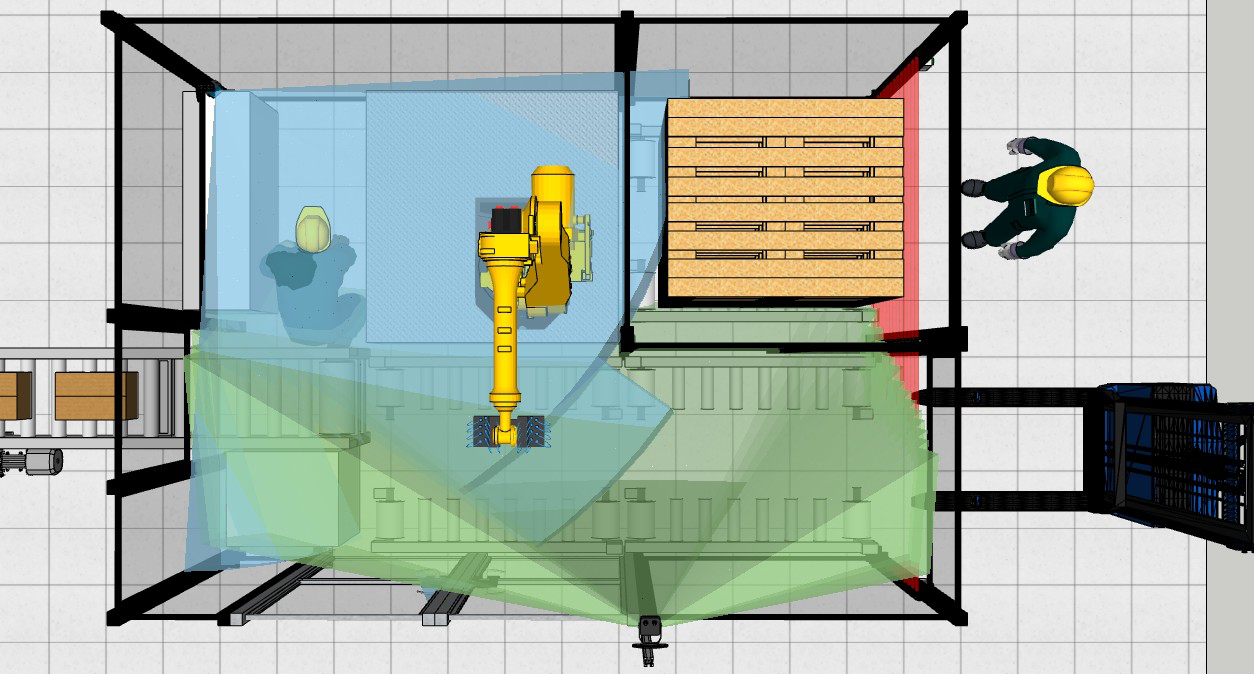

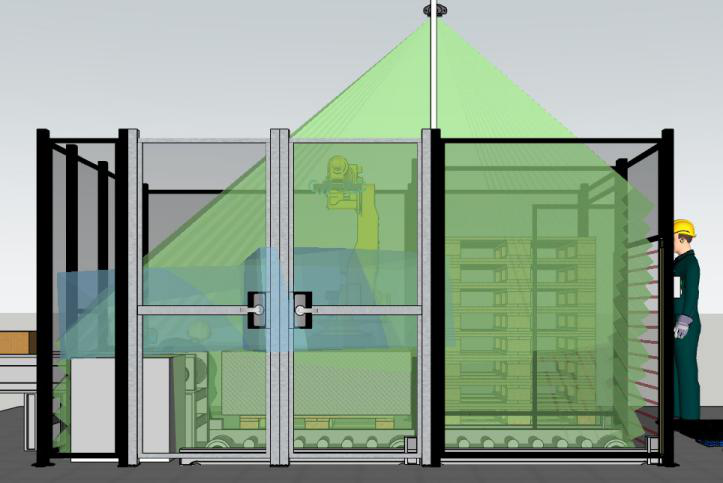

3D - компоновка была использована для моделирования возможного местоположения радиолокационных датчиков.





2.1 Раствор T9 из 1 комплекта

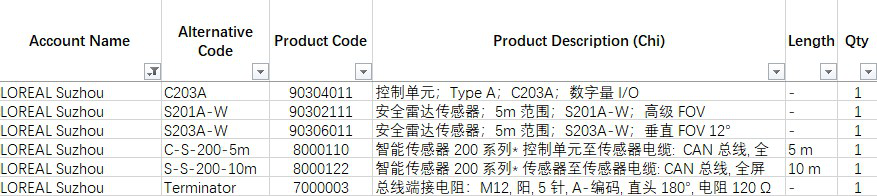

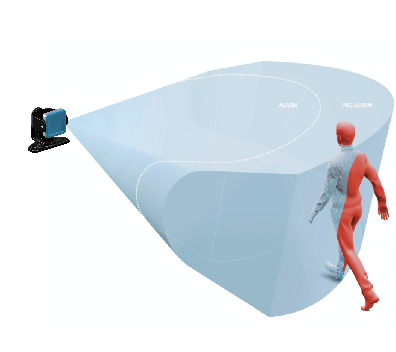

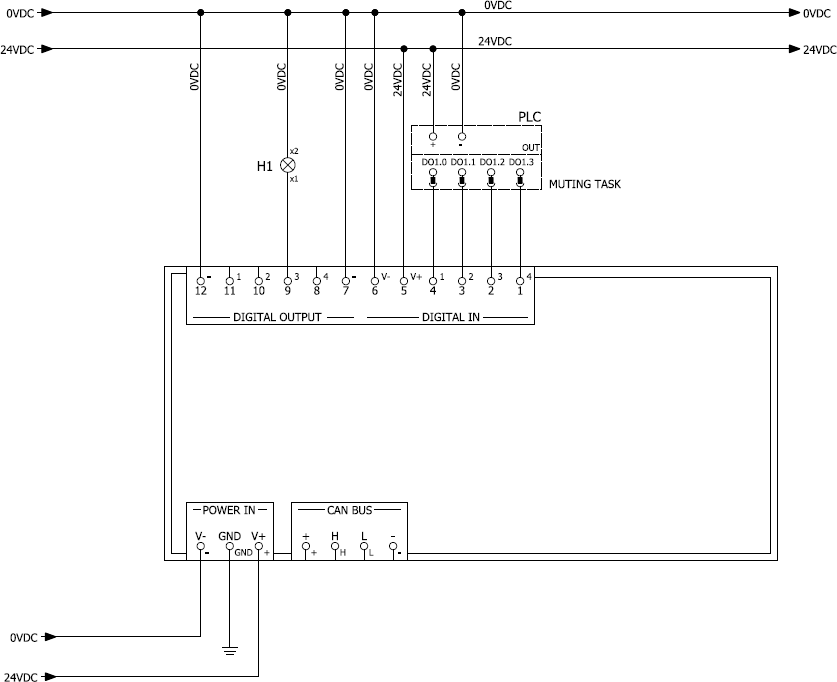

Решение включает в себя радиолокационный датчик безопасности 1pz S201A - W + 1pz S203A - W и блок управления 1pz C203A. Элементы управления серии C203 имеют цифровые интерфейсы I / O и USB в качестве базовой конфигурации. Серия C202 имеет интерфейс Ethernet (MODBUS) для удаленного доступа и конфигурации. Серия C201 имеет интерфейсы PROFISAFE или FSOE, которые могут быть подключены к защищенному PLC пользователя.

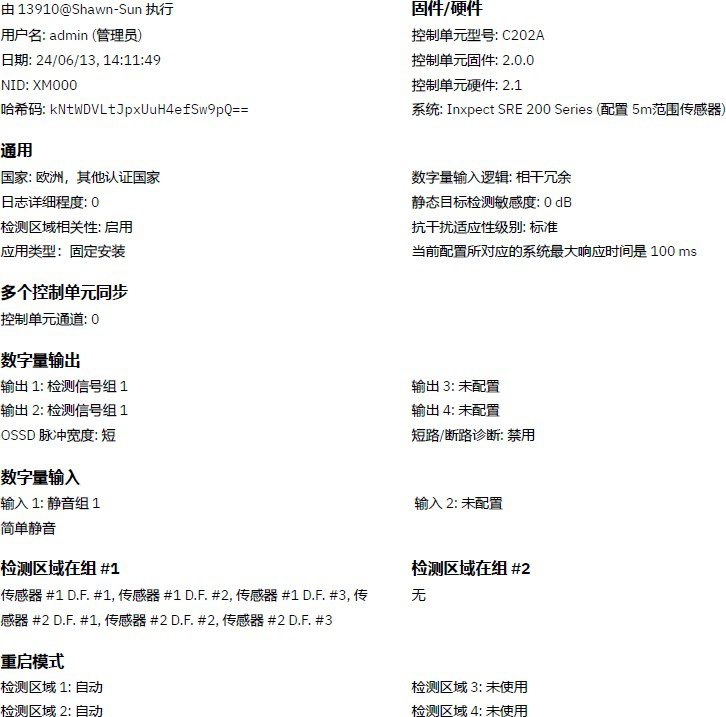

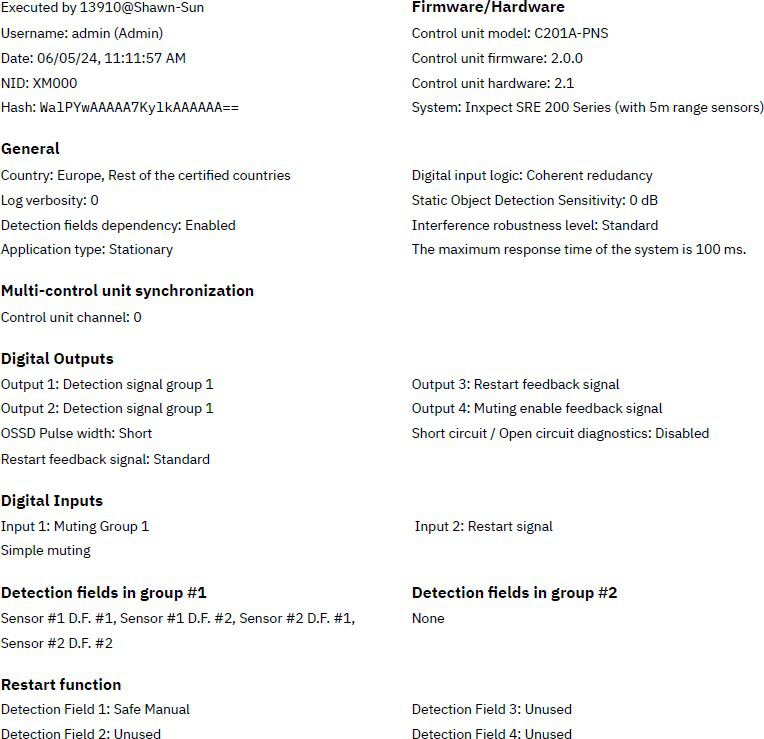

Параметры программного обеспечения

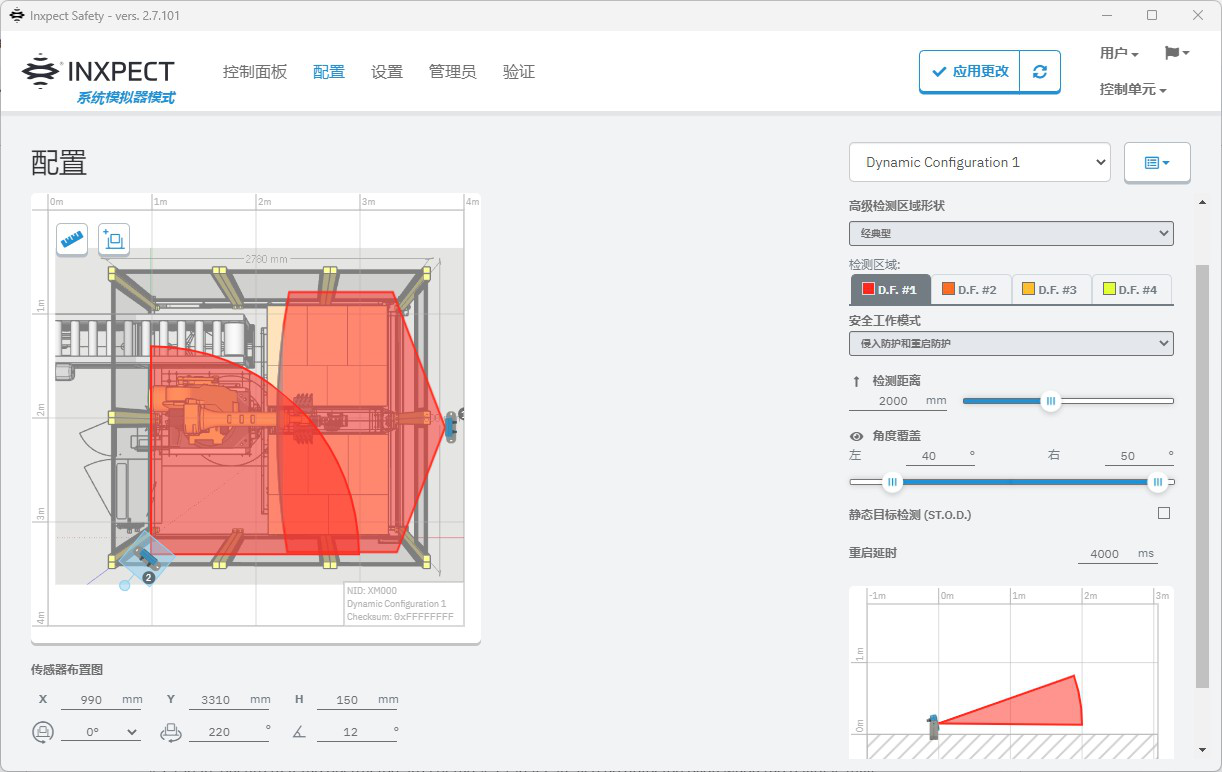

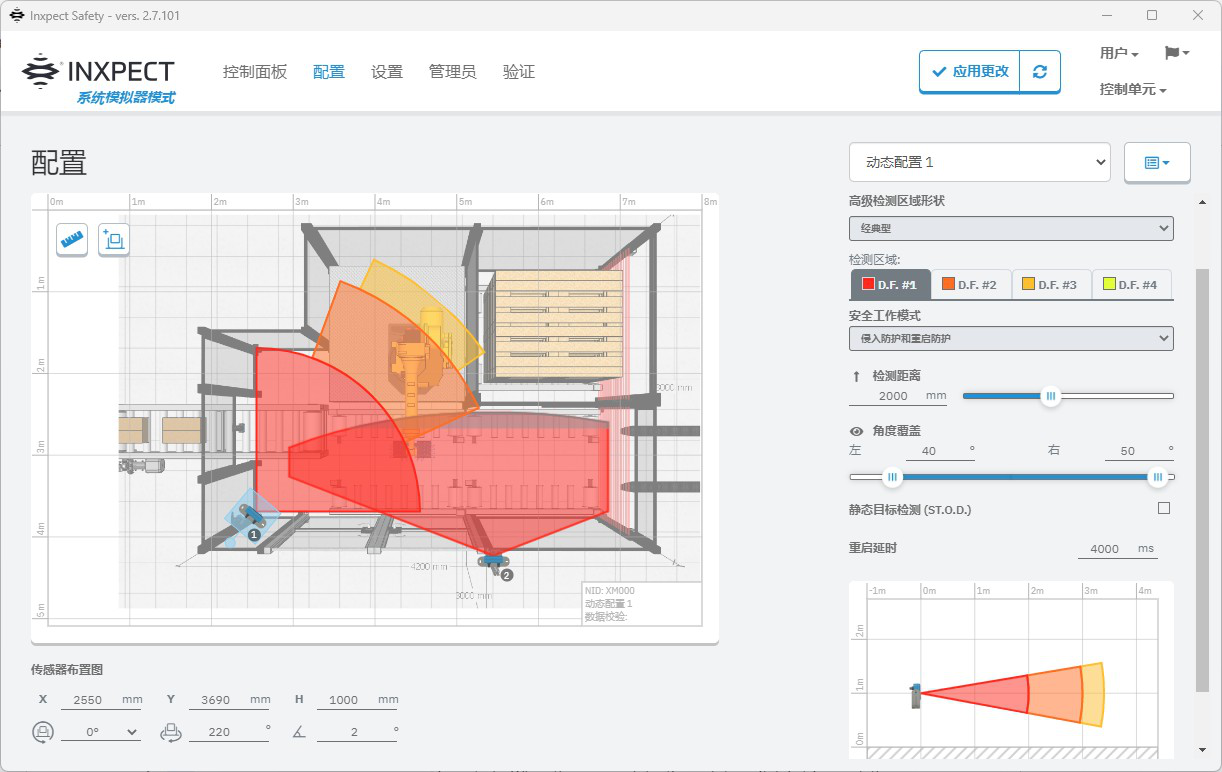

Динамическая конфигурация 1: предотвращение перезагрузки

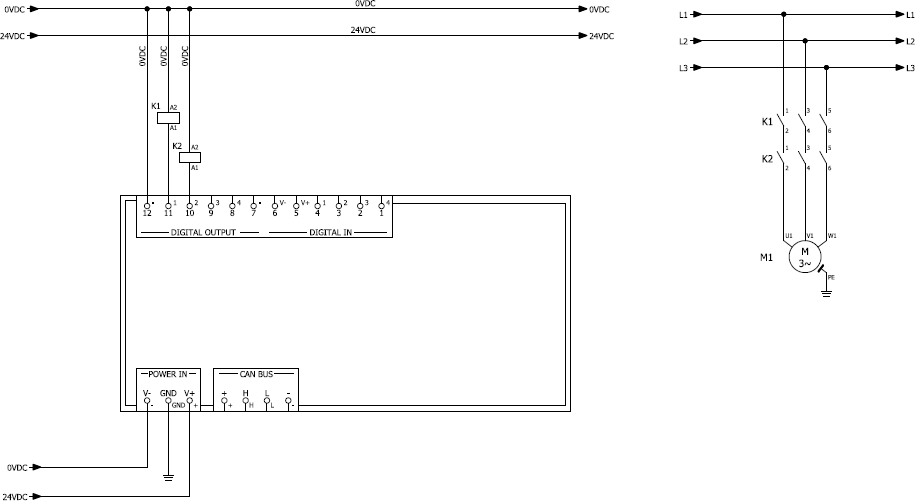

Все радиолокационные датчики работают в режиме предотвращения перезагрузки и связаны с безопасным выходом 1. С тех пор нет.

Через 4 секунды после обнаружения людей безопасный выход становится высоким, позволяя машине запускаться. 图片14.png

Когда робот работает, радар безопасности отключается. При срабатывании переключателя контроля доступа радиолокатор безопасности отключает звук.

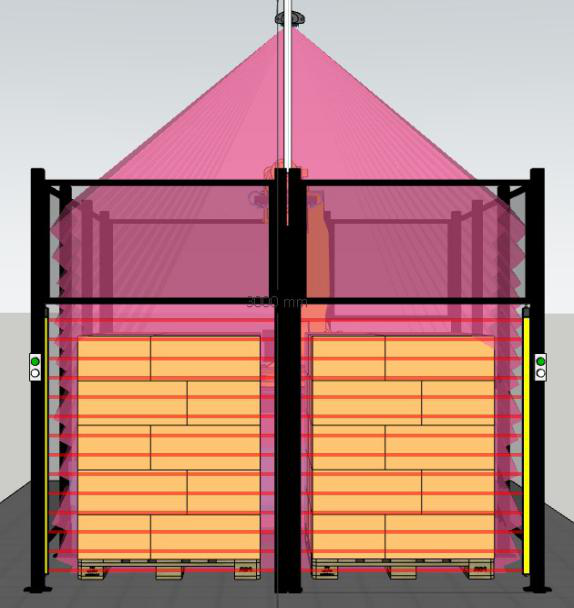

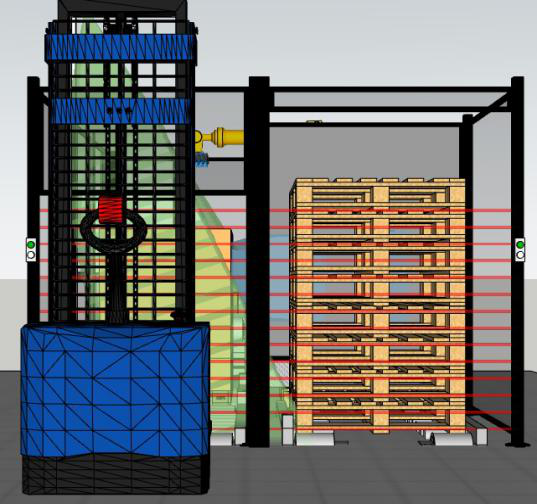

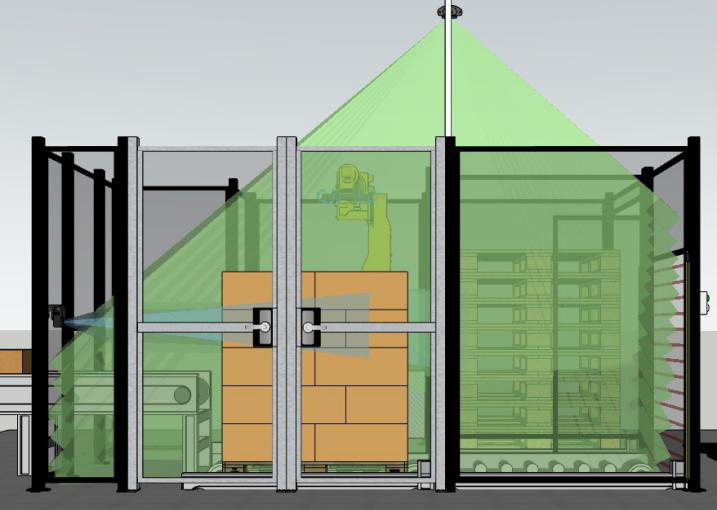

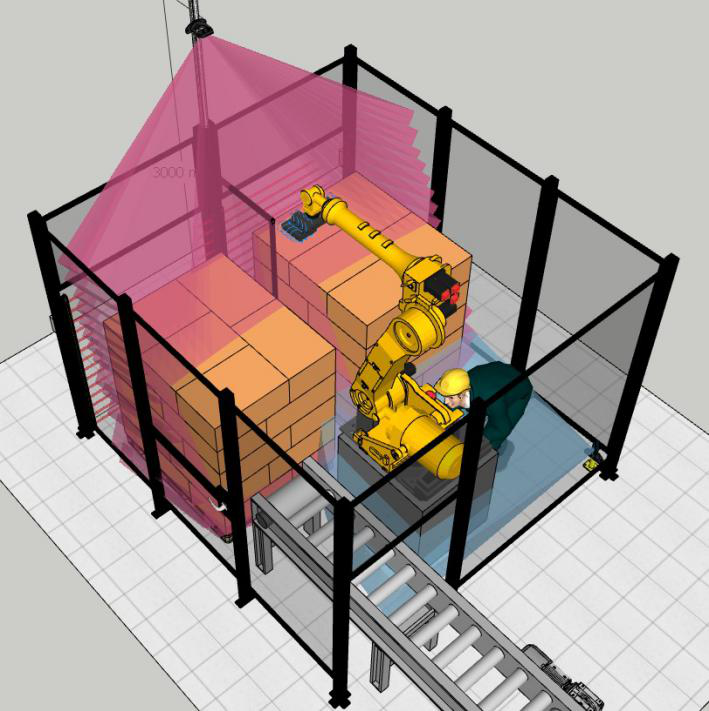

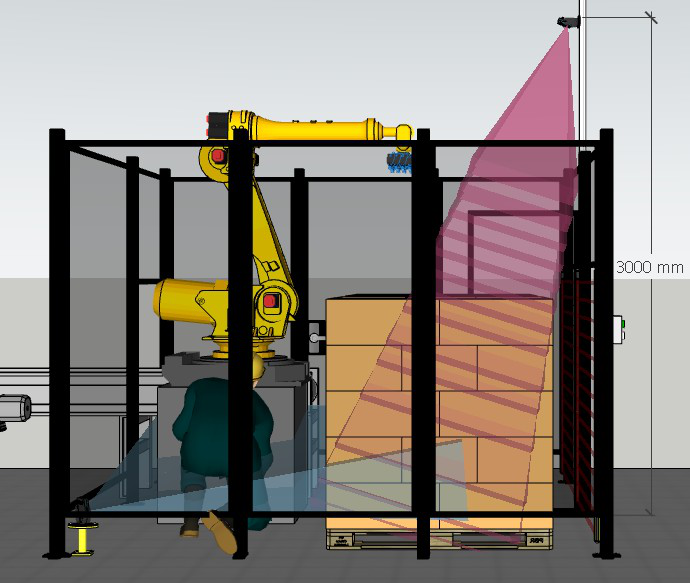

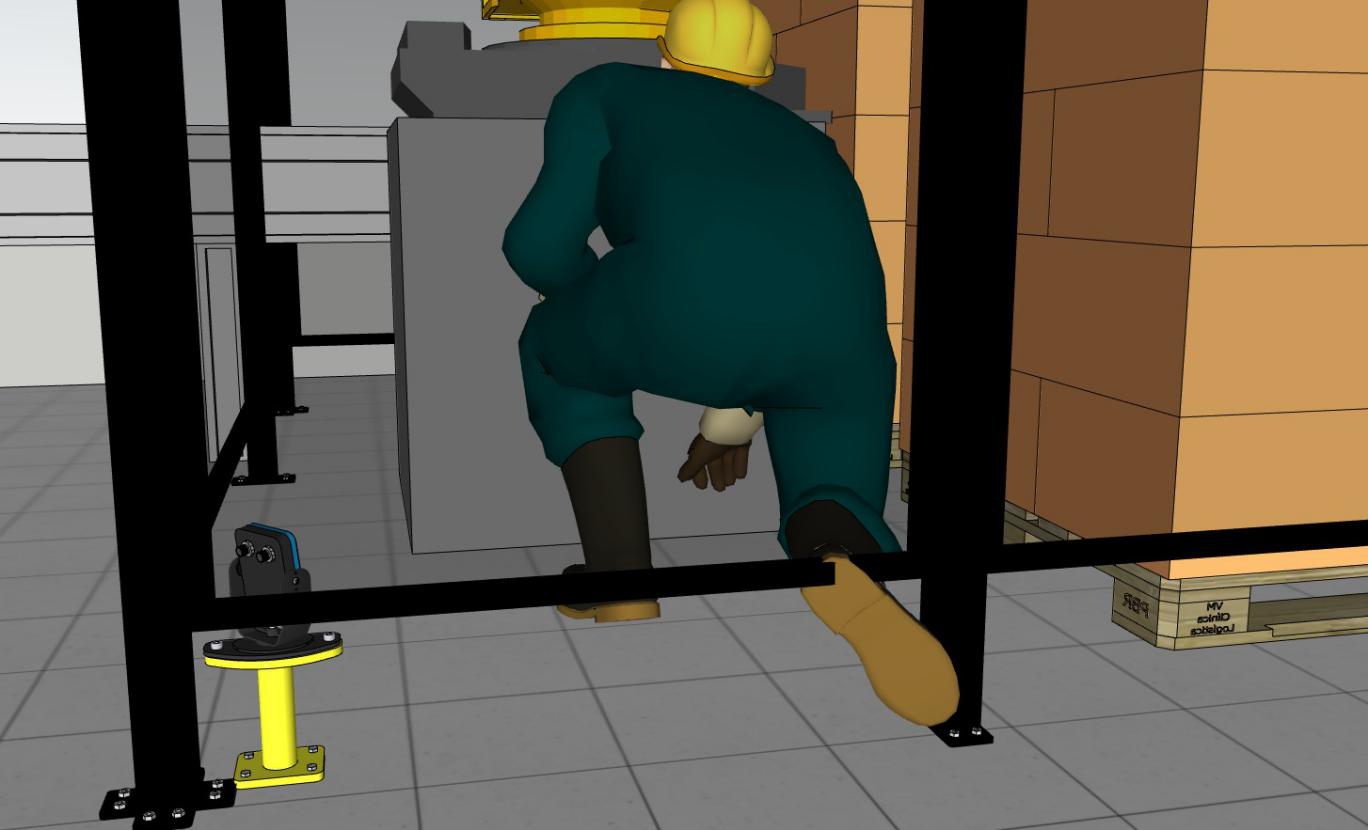

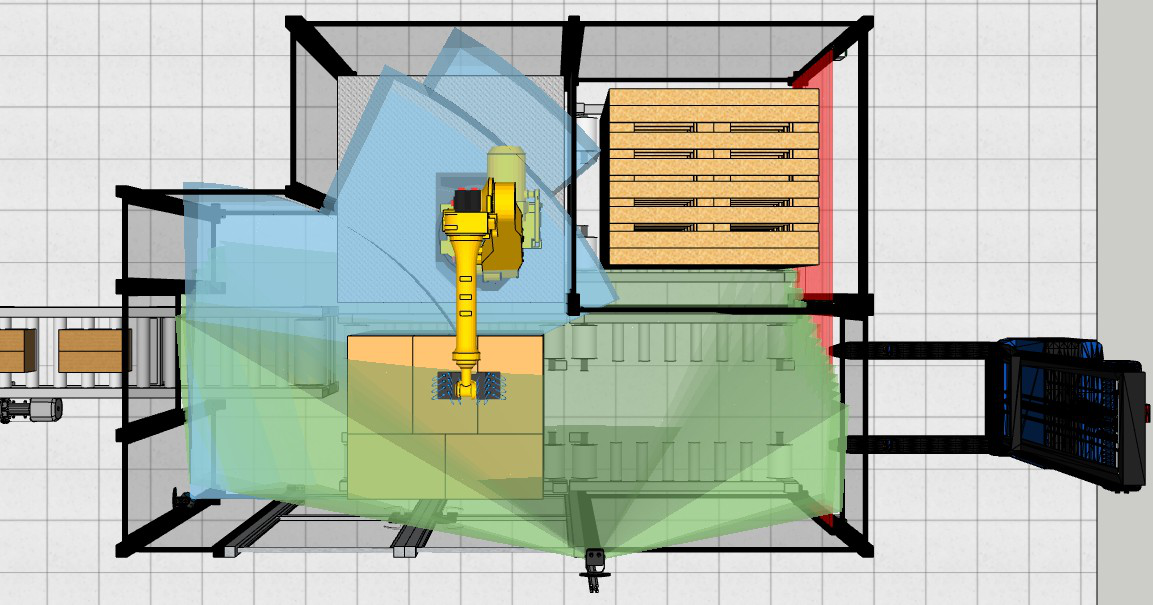

# 2 РЛС обеспечивают обнаружение зоны прикрытия РЛС # 1 даже при полной загрузке поддона. Вокруг роликов конвейера есть несколько слепых пятен, которые необходимо рассмотреть, чтобы предотвратить риск механической блокировки.

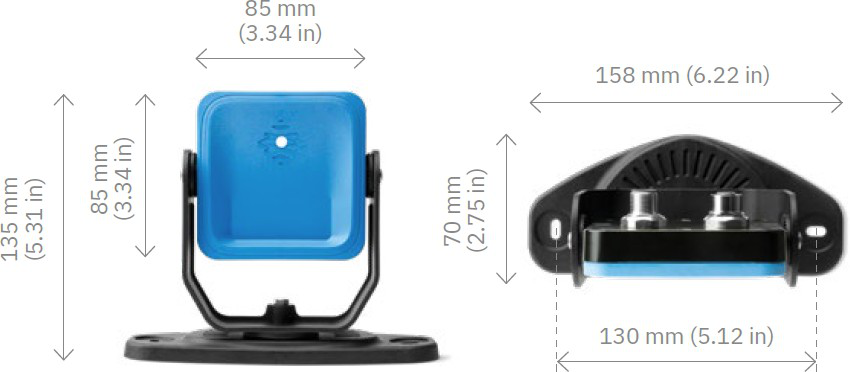

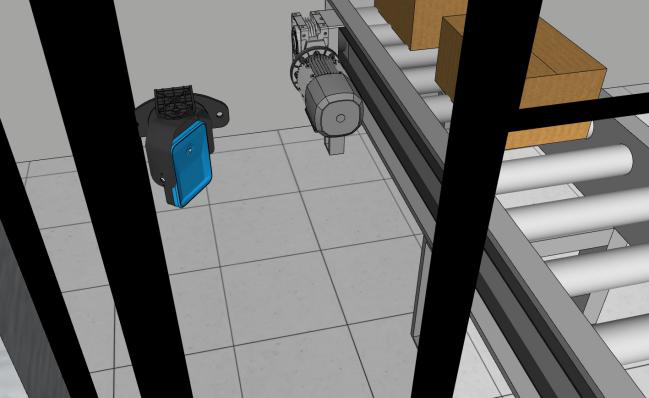

Поскольку рольганги конвейера постоянно движутся, радар # 2 использует 203A - W (вертикальный угол 12 градусов, серый блок), чтобы избежать возможных ложных срабатываний.

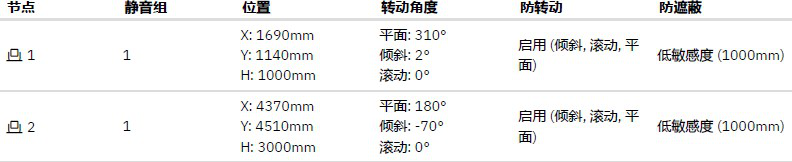

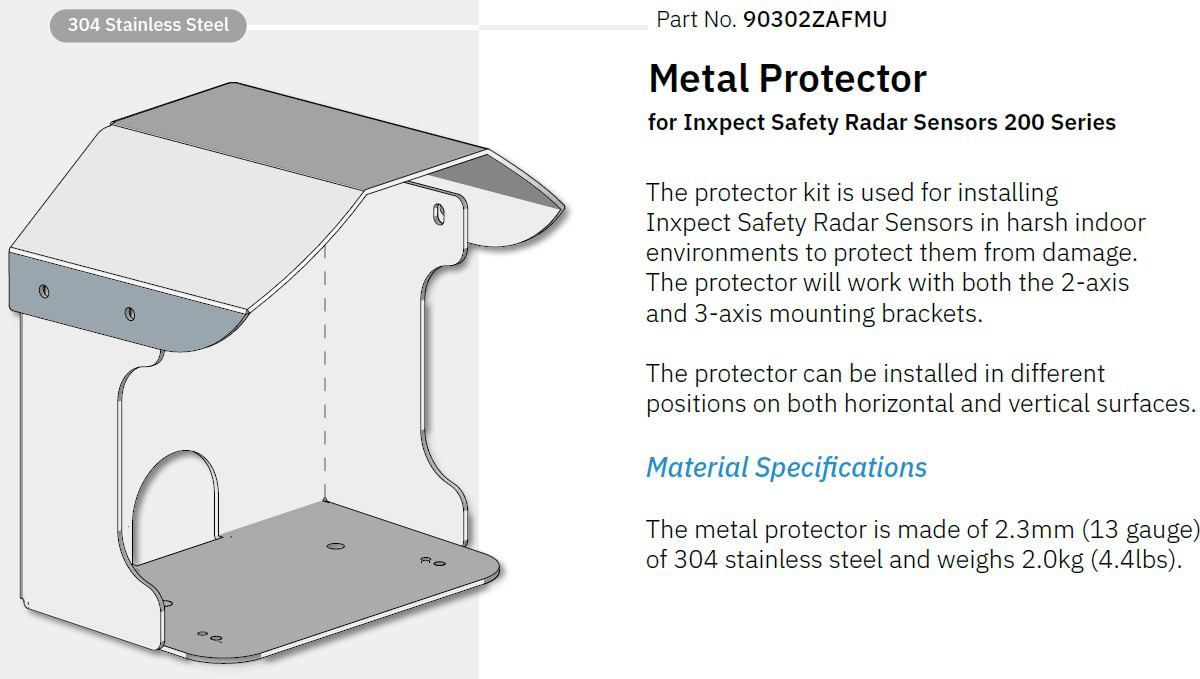

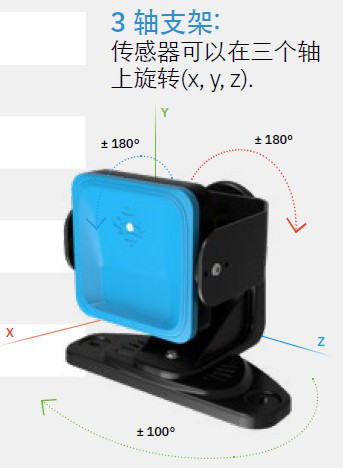

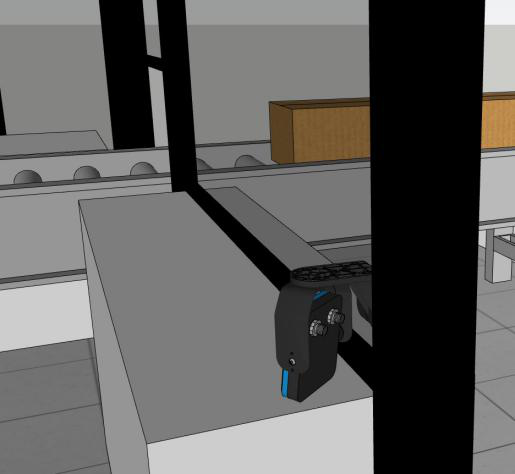

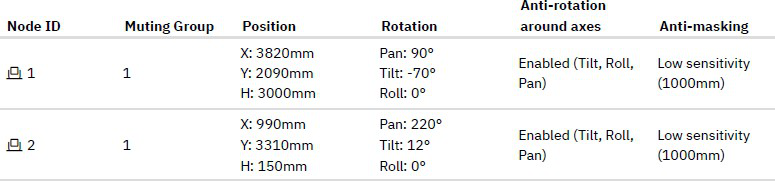

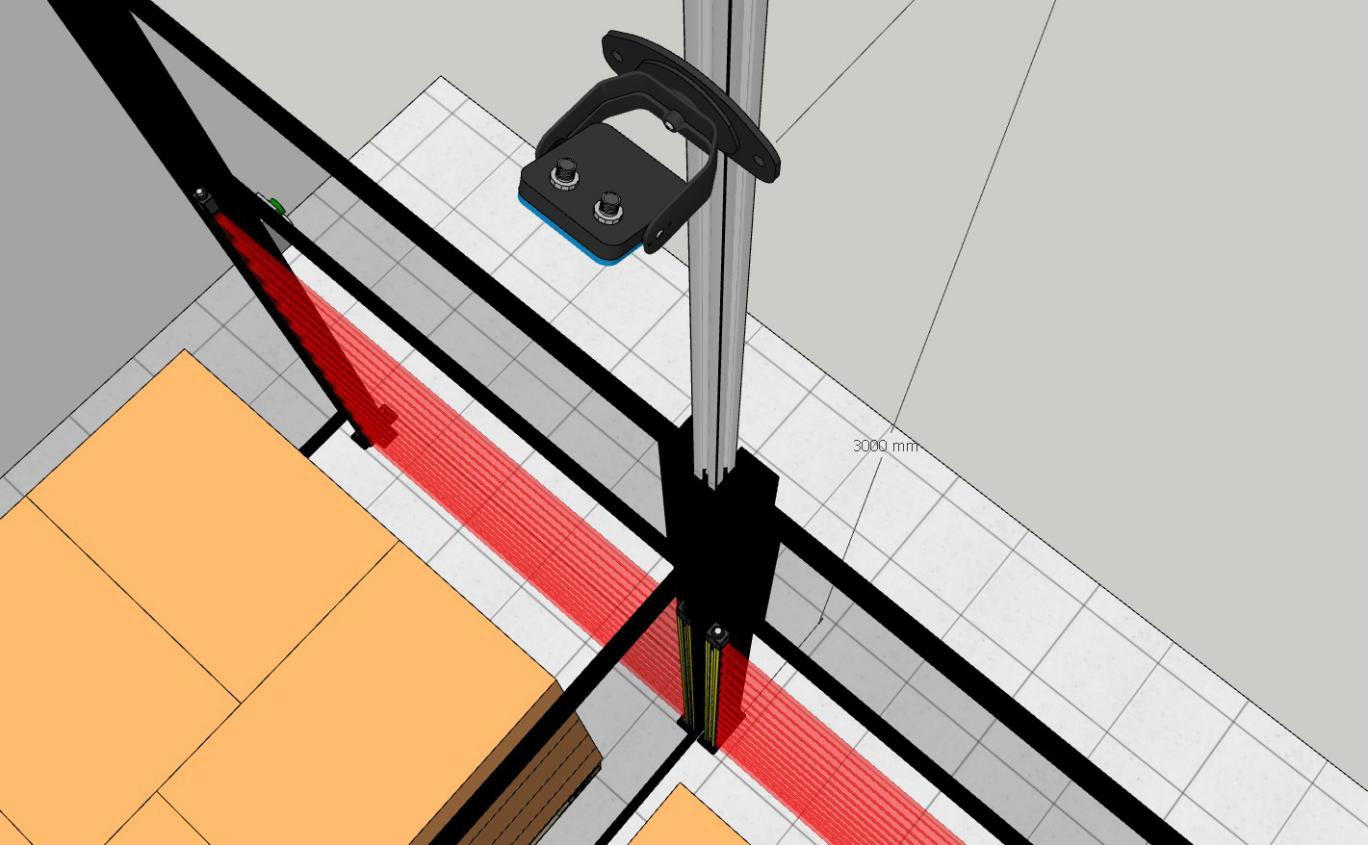

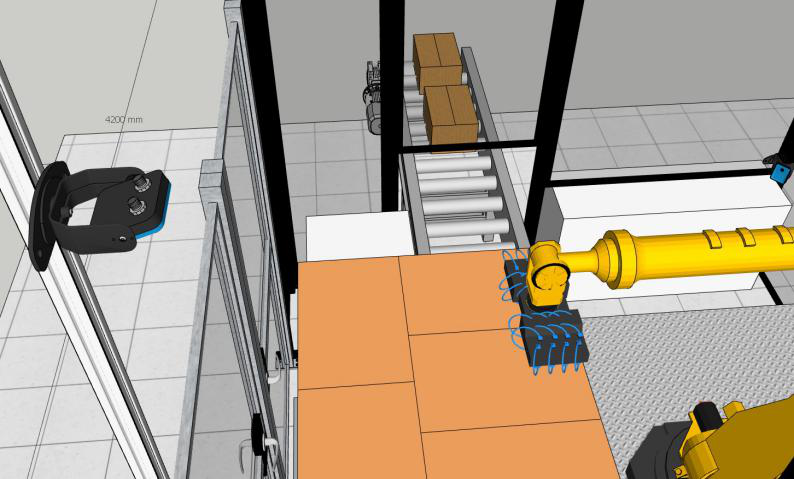

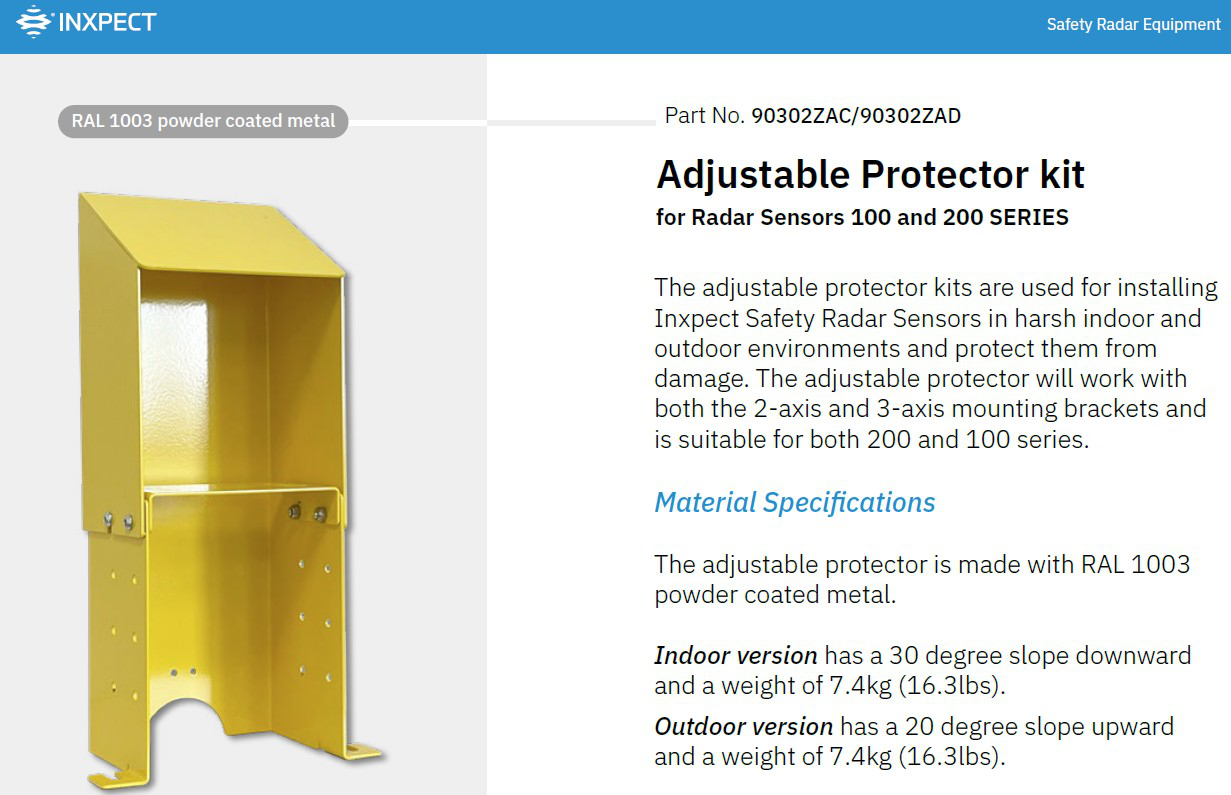

Детали установки
